MAPS®
「MAPS®」（マップス）は、セルを形成する核剤を水で抽出することにより得られる、安定した連続多孔質素材です。セルサイズは自在にコントロールできるため、用途に応じたカスタマイズが可能です。製造工程では有機溶剤を一切使用せず、水のみを使用しているため、環境に優しい製品です。医療用品、化粧用品、OA機器用品など幅広い分野にご使用いただけます。
MAPS®の特長

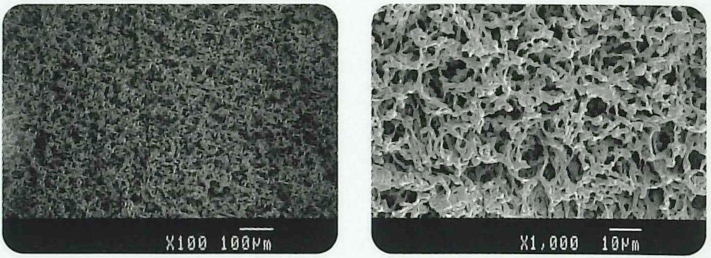

セル系が安定している
核剤を選択することでセル径をコントロールしています
- 捕集性
最適セル径を選ぶことで、様々な異物の捕集性に対応します
- 透液安定性
最適セル径を選ぶことで、用途に適した透液性を選ぶことができます
また、セルの大きさが揃っているため透液性能が安定します
樹脂が選べる
オレフィン系をはじめとする多様な樹脂の中から、用途やニーズに適した材料を選ぶことで、各樹脂が持つ特性を活かした製品の提供が可能です
- 耐溶剤、薬品性
耐溶剤・薬品性に優れた性能を発揮します
- 高吸収性
親水基を付与することで優れた吸収性を発揮します
環境にやさしい
製造工程では有機溶剤を全く使用しないため、環境に優しい製品です
- リントフリー性
独自配合技術、製造方法による低発塵性の素材です
- リサイクル性
オレフィン系樹脂を選択することで、優れたリサイクル性が得られます
ソフトタッチ
配合を変えることにより、優れた柔軟性と肌触りに優れた素材が製作可能です
MAPS®の使用例
（透液安定性・耐薬品性・耐摩耗性）
（ファンセル・耐インク特性）
（捕集性・低発塵性）
（クリーン性、ソフト触感）
MAPS®の製品一覧
PEスタンダード

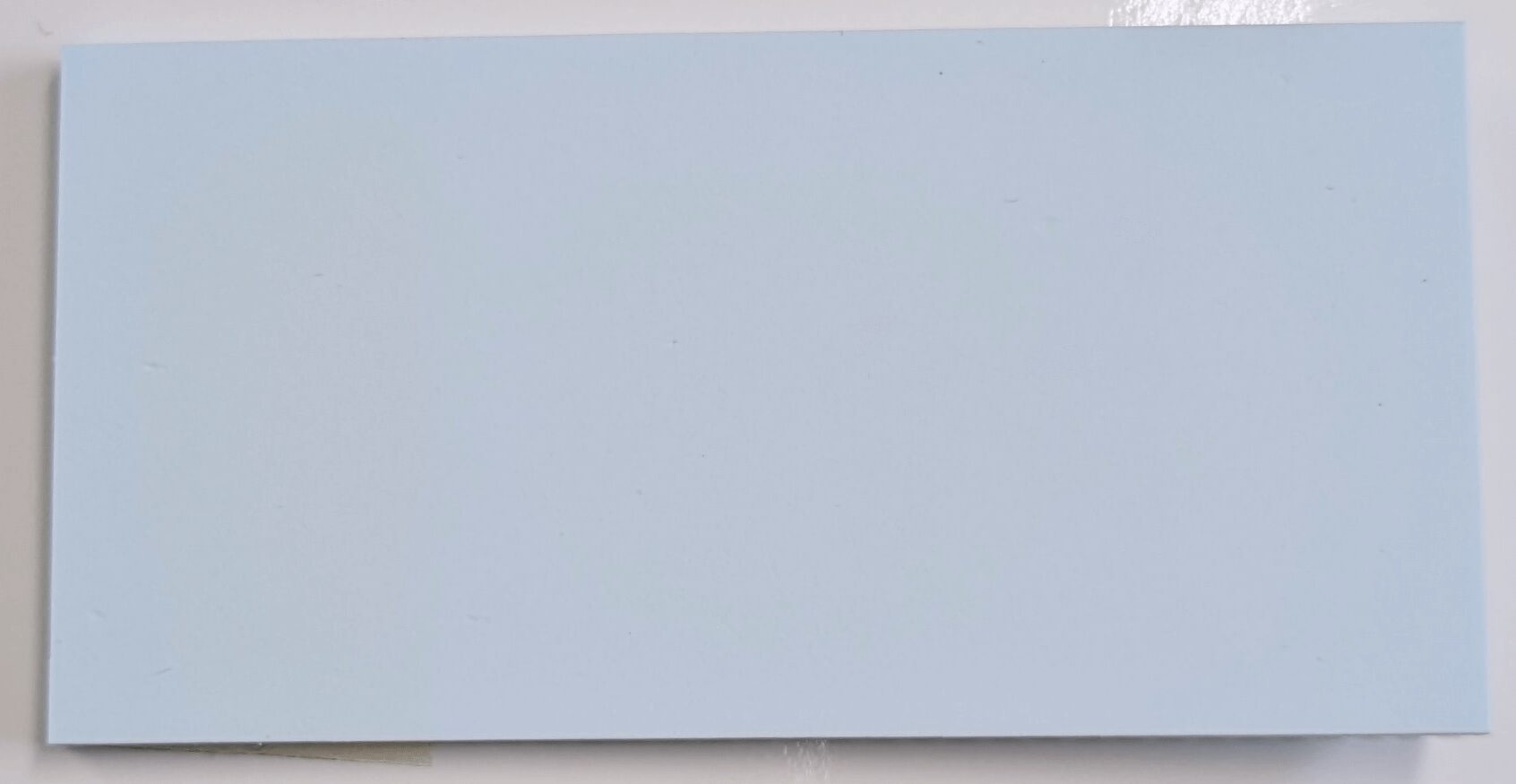

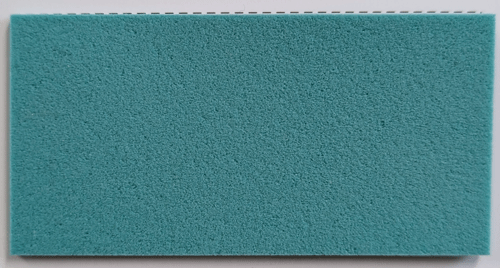

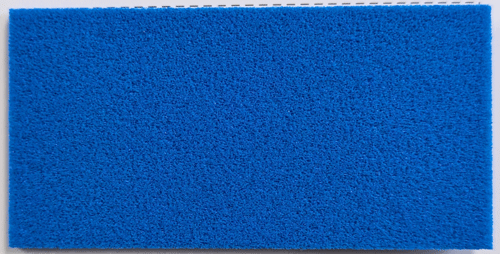

| グレード名 | K001 | TM38-10 | VT20-90 | ST20-200AQL |
|---|---|---|---|---|
| セル径 | 200μm | 10μm | 90μm | 200μm |
| 気孔率 | 80% | 64% | 80% | 80% |
| 密度 | 0.20g/㎤(12.5pcf) | 0.33g/㎤(20.6pcf) | 0.17g/㎤(10.6pcf) | 0.20g/㎤(12.5pcf) |
| 引張強度 | 750kPa(108psi) | 1,800Pa(261psi) | 450kPa(65psi) | 670kPa(97psi) |
| 伸び | 200% | 500% | 170% | 150% |
| 硬度 | 20 | 52 | 10 | 35 |
| 標準シートサイズ | 300×450 | 300×450 | 300×450 | 300×450 |
| 規格品厚み(mm) | 2、3、5 | 2.2、3、4 | 2、3、5 | 2、3、5 |
 |  |  |  |
※上記の値は代表値であり、製品の保証値ではありません
※各測定は密度：JIS K6401、引張強度および伸び：JIS K6301に準じます

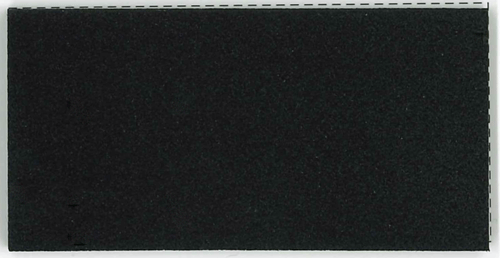

ST20-200AQLの特性
- すばやい吸収・・・・・すみやかに吸収
- 抜群な吸い上げ・・・・150mm以上垂直吸い上げ可能
- 優れた保水性・・・・・微細セルなため保水力にも優れている
- 寸法安定性に優れる・・吸水時も寸法がほとんど変化しない
オプショングレード

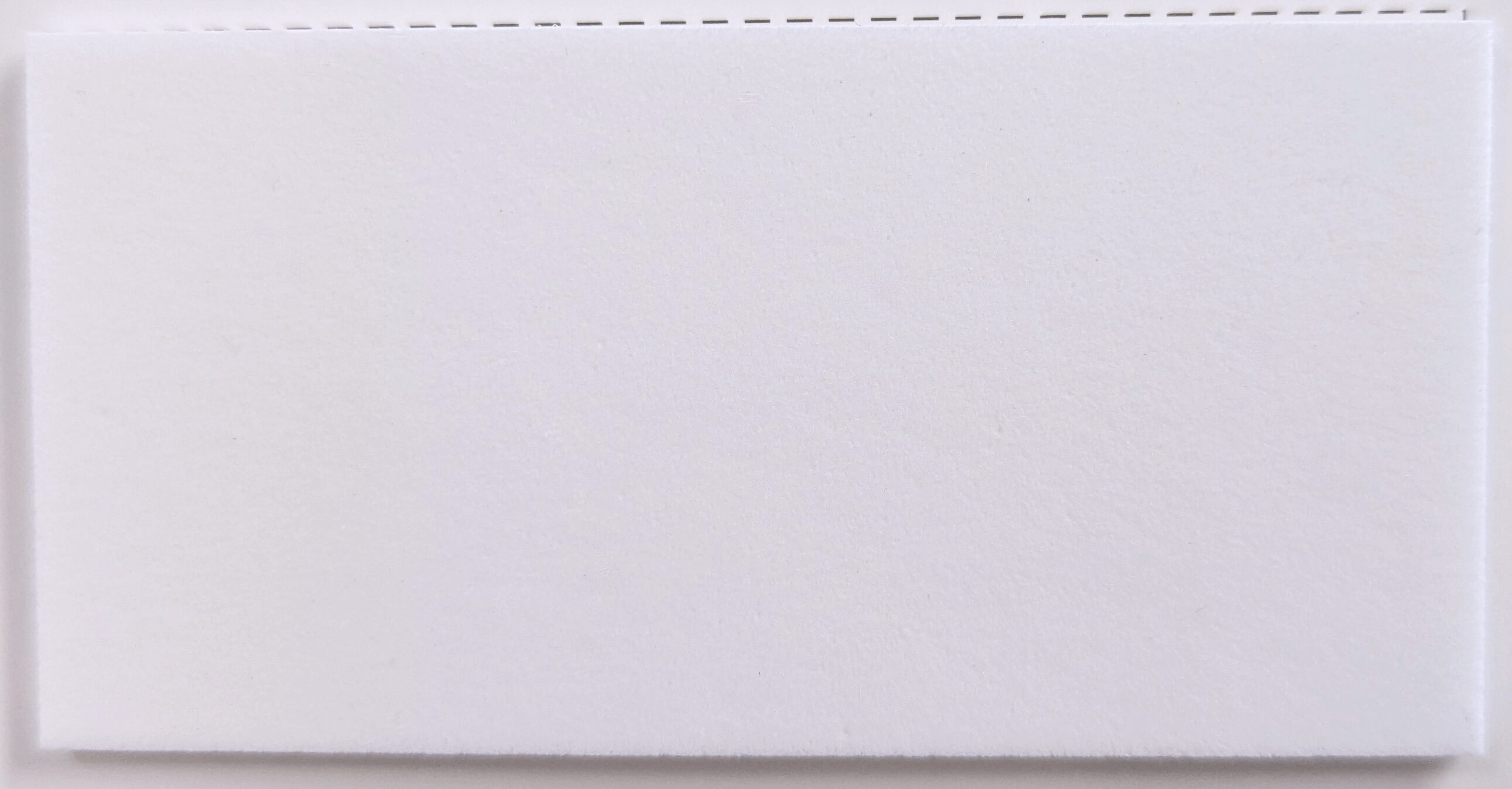

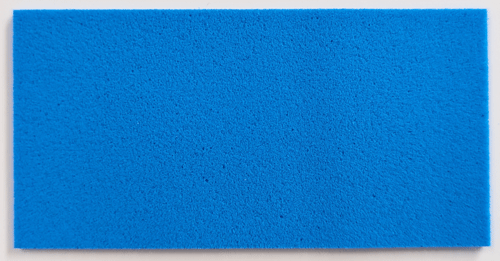

| グレード名 | ST15-50N | ST15-90 |
|---|---|---|
| セル径 | 50μm | 90μm |
| 気孔率 | 85% | 85% |
| 密度 | 0.16g/㎤(10.0pcf) | 0.16g/㎤(10.0pcf) |
| 引張強度 | 300kPa(43psi) | 400Pa(58psi) |
| 伸び | 250% | 180% |
| 硬度 | 8 | 9 |
| 標準シートサイズ | 300×450 | 300×450 |
| 規格品厚み(mm) | 2、3 | 1.3 |
 |  |
